数字调谐电调滤波器(30MHz~3GHz)17*12mm
应用：
1、军用手持机等
2、其他接收机前端
特点：
1、体积小、采用贴片式封装
2、调谐速度快
3、优越的选择性
4、较好的线性度
滤波器性能参数
|
(1) 频率覆盖范围(Hz)： |
30MHz~3GHz 或按客户要求确定频率范围 |
|
(2) 输入/输出阻抗： |
50 Ω |
|
(3) 输入射频功率： |
-10 dBm |
|
(4) 插入损耗： |
≤5dB |
|
(5) 3dB带宽： |
≤5.5%(可按客户要求设定) |
|
(6) 矩形系数30dB/3d： |
≤7 |
|
(7) 调谐电压： |
0.1V——12V |
|
(8) 工作温度范围： |
-40 ~+ 85°C |
|
(9) 贮存温度范围： |
-55 ~ +105°C |

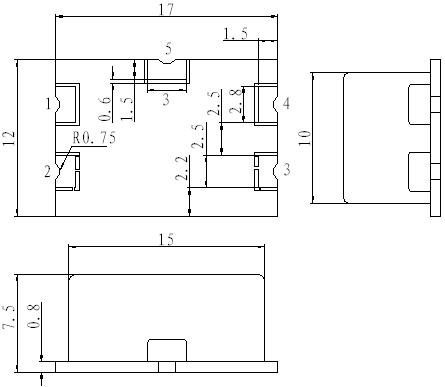

外形尺寸与引脚定义(mm)：
|
1 |
RF |
|
2 |
GND |
|
3 |
GND |
|
4 |
RF |
|
5 |
VC |
注：此系列产品可按客户要求制作
