数字调谐电调滤波器(20MHz~3600MHz)92*90mm
应用：
各类跳频电台
特点：
1、频率范围覆盖20~3600MHz
2、体积小，超薄
3、远端抑制可达到50dB
滤波器性能参数
|
(1) 频率覆盖范围(Hz)： |
20~3600MHZ 或按客户要求确定频率范围 |
|
(2) 工作电压 |
Vcc=DC+3.3V Vbb= DC+12V |
|
(3) 3dB相对带宽 |
6%~8% |
|
(4) 工作电流 |
≤20 mA（+3.3V），≤5 mA（+12V) |
|
(5) 输入射频功率： |
≥+10dBm(P1) |
|
(6) 工作温度： |
-45~+85 |
|
(7) 贮存温度： |
-55~+105 |
|
(8) 插入损耗 |
≤5dB |
|
(9) 带内平坦度 |
≤1.8dB |
|
(10) 驻波比： |
≤2 |
|
(11) 匹配阻抗 |
50Ω |
|
(12) 抗烧毁功率 |
1W |
|
(13) 跳频速率 |
≤30us |
|
(14) 外形尺寸： |
92×90×12(±0.2mm) |

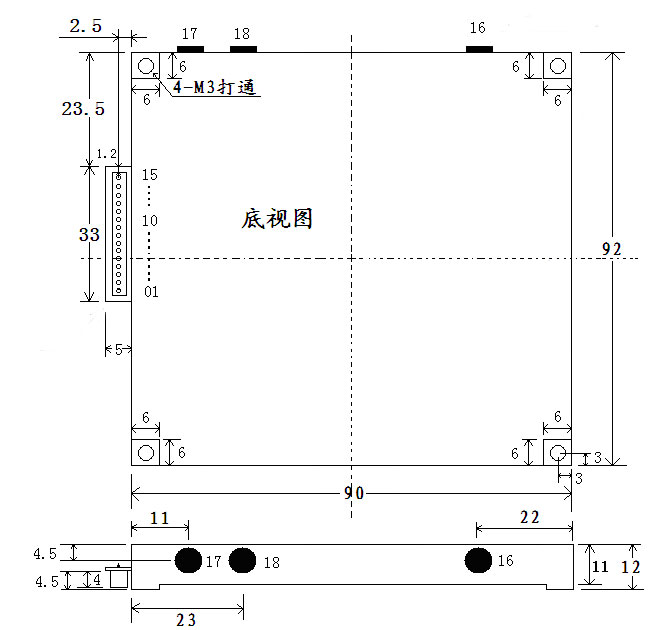

外形尺寸与引脚定义(mm)
注：此系列产品可按客户要求制作
