数字调谐跳频滤波器(30MHz~1.5GHz)63×82mm
应用：
1、各类跳频电台
特点：
1、调谐速度快
2、极低的插入损耗（较B系列插损小1/2）
3、优越的选择性
4、输入信号动态范围大
滤波器性能参数
|
(1) 频率覆盖范围(Hz)：
|
30MHz~1.5GHz 或按客户要求确定频率范围 |
|
(2) 输入/输出阻抗： |
50 Ω |
|
(3) 输入射频功率： |
≥30 dBm |
|
(4) IP2： |
≥+100 dBm (输入) |
|
(5) IP3： |
≥+40 dBm (输入) |
|
(6) 调谐速度： |
≤10μS |
|
(7) 电源功耗： |
VCC +5 VDC Icc≤150mA （或+3.3v供电） Vbb +100 VDC Ibb≤1.5mA |
|
(8) 工作温度范围： |
-55 ~+ 85°C |
|
(9) 中心频率漂移： |
≤80 PPM/°C |
|
(10) 贮存温度范围： |
-60 ~ +105°C |
|
(11) 插入损耗、3dB带宽、矩形系数： |
同于H-B系列。 |
插入损耗、3dB带宽、矩形系数
表2
|
频率范围 (MHz) |
型号后缀 代号 |
插入损耗 (dB) |
3dB带宽 (%) |
矩形系数 （30dB/3dB） |
2f0带外抑制 （dB） |
|
30-90 |
-1 |
0.9/1.2 |
10.0/11.0 |
6.5/7.2 |
55 |
|
-2 |
1.8/2.2 |
4.8/5.5 |
6.0/6.8 |
65 |
|
|
-3 |
2.5/3.3 |
3.3/3.8 |
5.8/6.5 |
70 |
|
|
-4 |
3.5/4.5 |
2.5/3.0 |
5.5/6.3 |
70 |
|
|
-5 |
4.3/6.0 |
2.0/2.2 |
5.5/6.2 |
70 |
|
|
90-200 |
-1 |
1.0/1.2 |
10.0/11.0 |
6.0/7.0 |
55 |
|
-2 |
1.8/2.3 |
4.8/6.0 |
6.0/6.8 |
65 |
|
|
-3 |
2.7/3.5 |
3.3/3.8 |
5.8/6.5 |
70 |
|
|
-4 |
3.8/4.7 |
2.5/3.0 |
5.5/6.5 |
70 |
|
|
-5 |
4.8/6.0 |
2.0/2.3 |
5.5/6.0 |
70 |
|
|
200-400 |
-1 |
0.8/1.2 |
9.8/11.0 |
6.5/7.0 |
55 |
|
-2 |
1.5/2.3 |
4.8/5.4 |
6.0/6.8 |
65 |
|
|
-3 |
2.0/3.4 |
3.3/3.9 |
5.8/6.5 |
70 |
|
|
-4 |
3.1/4.5 |
2.4/3.0 |
5.5/6.3 |
70 |
|
|
-5 |
4.3/6.2 |
1.9/2.2 |
5.5/6.3 |
70 |
|
频率范围 (MHz) |
型号后缀 代号 |
插入损耗 (dB) |
3dB带宽 (%) |
矩形系数 （30dB/3dB） |
2f0带外抑制 （dB） |
|
400-700 |
-1 |
0.9/1.3 |
9.8/11.0 |
6.0/6.8 |
55 |
|
-2 |
1.5/2.2 |
4.8/5.5 |
6.0/6.8 |
65 |
|
|
-3 |
2.5/3.3 |
3.3/3.7 |
5.8/6.5 |
70 |
|
|
-4 |
3.5/4.5 |
2.5/3.0 |
5.5/6.3 |
70 |
|
|
-5 |
4.8/6.0 |
2.0/2.2 |
5.5/6.3 |
70 |
|
|
700-1500 |
-1 |
1.0/1.3 |
9.5/10.8 |
6.0/6.8 |
55 |
|
-2 |
1.6/2.2 |
4.8/5.5 |
5.8/6.5 |
65 |
|
|
-3 |
2.5/3.4 |
3.3/3.8 |
5.5/6.5 |
70 |
|
|
-4 |
3.6/4.5 |
2.5/3.0 |
5.5/6.3 |
70 |
|
|
-5 |
4.5/6.1 |
1.9/2.2 |
5.5/6.3 |
70 |

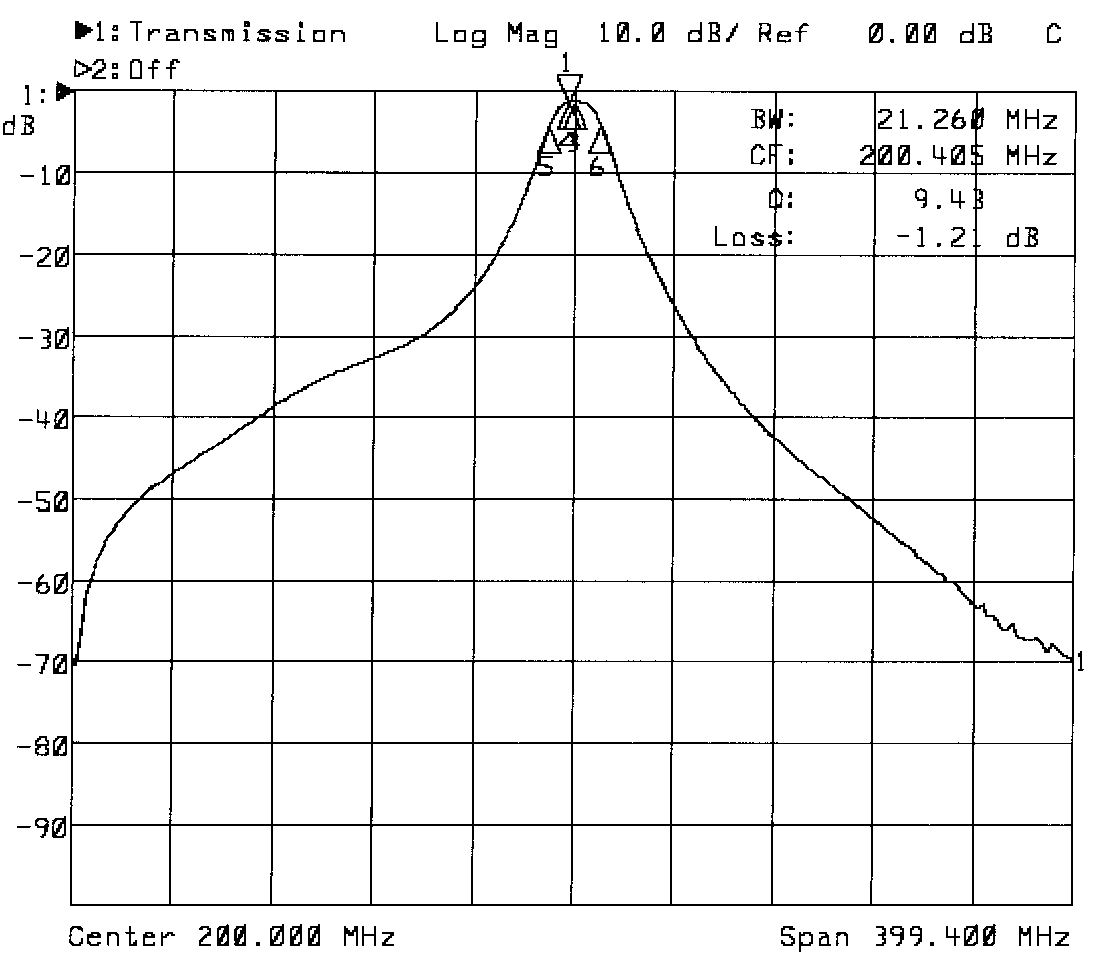

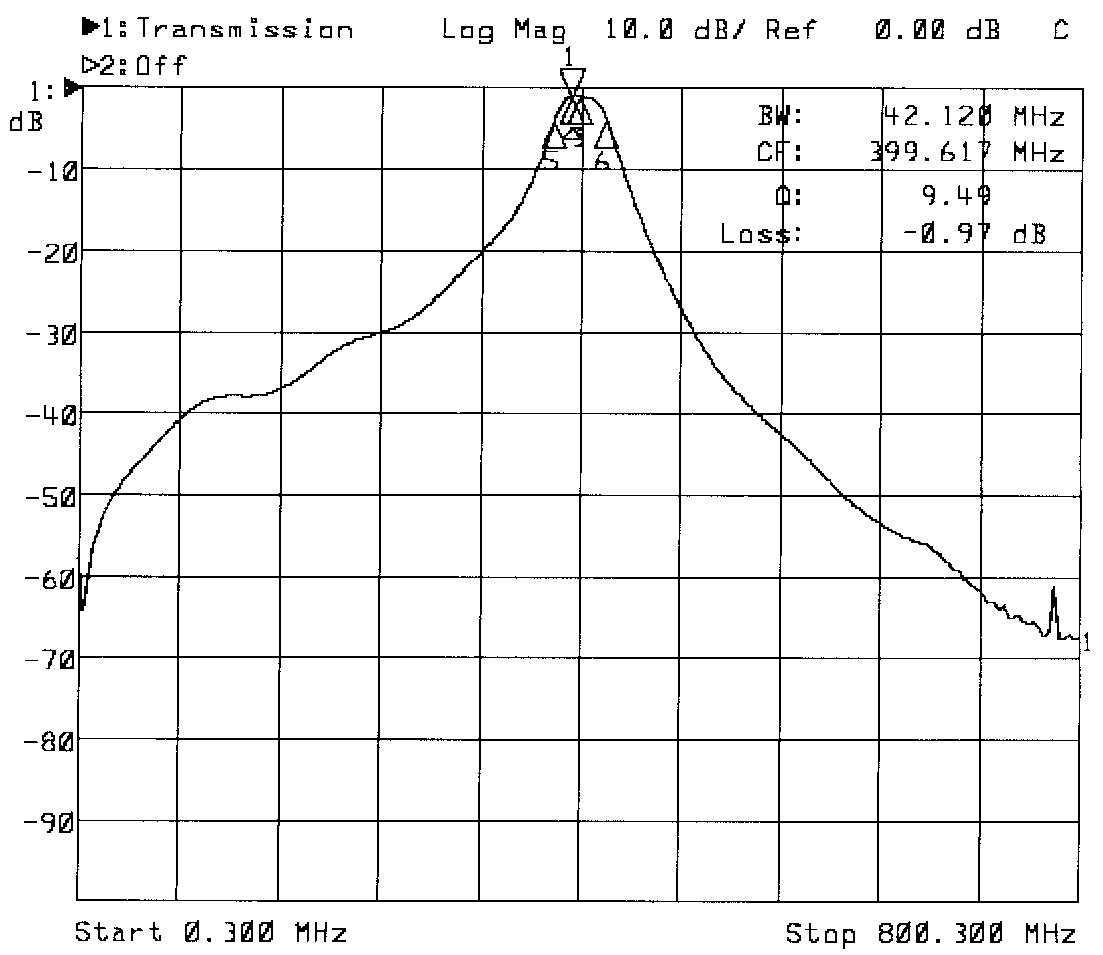

滤波器性能测试图例（测试仪器：网络分析仪）
20MHz 400 MHz
滤波器接口与控制
(1) 调谐控制
8bit串行移位控制，高位在前，低位在后，锁存电压锁存地址信号（下降沿有效）。
电平兼容 TTL与 COMS 电平。
地址码从00000000至11111010共251个调谐频率。
地址码从11111011至 11111111为电源省电模式。
(2) 地址码计算
调谐地址=（
）×250
fx 待调谐中心频率；
flow 本频率段最低端频率；
fhigh 本频率段最高端频率；
例：使用30MHz至90MHz的滤波器，待调谐频率60MHz，则地址码计算如下：
地址码(60MHz)=(60-30)/(90-30)×250=125=01111101(二进制)
(3) 信号输入功率与反偏电压
Vbb为滤波器内部反偏电压，可提供最低+15VDC电压，最高+100VDC电压。
随Vbb的提高，滤波器的信号功率容量将增大。推荐使用+100VDC电压，以
获得最佳信号功率容量（1W）。

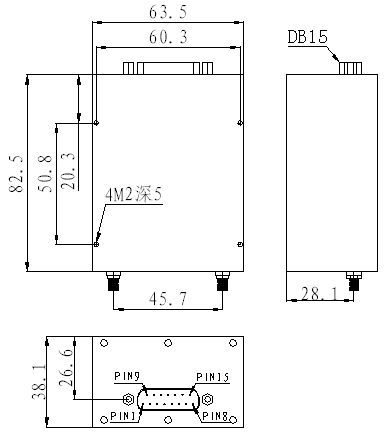

(4) 外形尺寸与引脚定义(mm)
PIN
REF DES
1
Serial Data Out
2
N/C
3
N/C
4
N/C
5
N/C
6
N/C
7
GND
8
+5VDC
9
GND
10
+85VDC
11
GND
12
GND
13
Strobe↓
14
Serial Clock
15
Serial Data In
