数字调谐跳频滤波器(30MHz~1.5GHz)小型35×34mm
应用：
1、各类跳频电台
特点：
1、体积小
2、调谐速度快
3、优越的选择性
4、输入信号动态范围大
5、高度尺寸分别有8\10\15mm
滤波器性能参数
|
(1) 频率覆盖范围(Hz)：
|
30MHz~1.5GHz 或按客户要求确定频率范围 |
|
(2) 输入/输出阻抗： |
50 Ω |
|
(3) 输入射频功率： |
≥30 dBm |
|
(4) IP2： |
≥+100 dBm (输入) |
|
(5) IP3： |
≥+40 dBm (输入) |
|
(6) 调谐速度： |
≤10μS |
|
(7) 电源功耗： |
VCC +5 VDC Icc≤100 mA （或+3.3v供电） Vbb +100VDC Ibb≤1.5mA |
|
(8) 工作温度范围： |
-55~ + 85°C |
|
(9) 中心频率漂移： |
≤80 PPM/°C |
|
(10) 贮存温度范围： |
-60 ~ +105°C |
|
(11) 插入损耗、3dB带宽、矩形系数： |
同于H-B系列。 |
滤波器性能测试图例（测试仪器：网络分析仪）
60MHz 90MHz
200MHz 300MHz
500MHz
滤波器接口与控制
(1) 调谐控制
8位并行二进制码 （A7～A0），电平兼容 TTL与 COMS 电平。
地址码从00000000至11111010共251个调谐频率。
地址码从11111011至 11111111为电源省电模式。
(2) 地址码计算
调谐地址 =（
）×250
fx 待调谐中心频率；
flow 本频率段最低端频率；
fhigh 本频率段最高端频率；
例：使用30MHz至90MHz的滤波器，待调谐频率60MHz，则地址码计算如下：地址码(60MHz)=(60-30)/(90-30)×250=125=01111101(二进制)
(3) 信号输入功率与反偏电压
Vbb为滤波器内部反偏电压，可提供最低+15VDC电压，最高+100VDC电压。随Vbb的提高，滤波器的信号功率容量将增大。推荐使用+100VDC电压，以获得最佳信号功率容量（1W）。

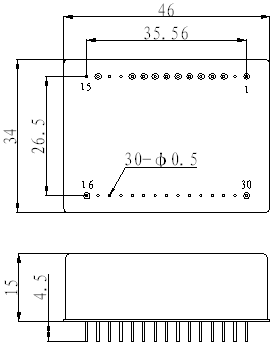

(4) 外形尺寸与引脚定义(mm)
PIN
REF DES
1
Vcc+5VDC
2
GND
3
A7
4
A6
5
A5
6
A4
7
A3
8
A2
9
A1
10
A0
11
N/C
12
GND
13
GND
14
Vbb+100V
15
GND
16
RF I/O
30
RF I/O
