应用:
1、各类跳频电台
特点:
1、体积小
2、调谐速度快
3、优越的选择性
4、输入信号动态范围大
5、高度尺寸分别有8\10\15mm
滤波器性能参数
(1) 频率覆盖范围(Hz):
|
30MHz~2.5GHz 或按客户要求确定频率范围 |
(2) 输入/输出阻抗: |
50 Ω |
(3) 输入射频功率: |
≥30 dBm |
(4) IP2: |
≥+100 dBm (输入) |
(5) IP3: |
≥+40 dBm (输入) |
(6) 调谐速度: |
≤10μS |
(7) 电源功耗: |
VCC +5 VDC Icc≤100 mA (或+3.3v供电) Vbb +100VDC Ibb≤1.5mA |
(8) 工作温度范围: |
-55~ +85°C |
(9) 中心频率漂移: |
≤80 PPM/°C |
(10) 贮存温度范围: |
-60 ~ +105°C |
(11) 插入损耗、3dB带宽、矩形系数: |
见下表 |
表1
频率范围 (MHz) |
型号后缀 代号 |
插入损耗 (dB) |
3dB带宽 (%) |
矩形系数 (30dB/3dB) |
2f0带外抑制 (dB) |
30-90 |
-1 |
0.9 |
19.5 |
5.8 |
45 |
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
-4 |
3.0 |
4.8 |
5.5 |
65 |
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
40-110 |
-1 |
0.8 |
19.5 |
5.8 |
45 |
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
-3 |
2.5 |
6.8 |
5.8 |
60 |
|
-4 |
3.2 |
4.8 |
5.5 |
65 |
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
90-200 |
-1 |
0.8 |
19.5 |
5.8 |
45 |
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
-4 |
3.5 |
4.8 |
5.5 |
65 |
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
频率范围
(MHz)
型号后缀
代号
插入损耗
(dB)
3dB带宽
(%)
矩形系数
(30dB/3dB)
2f0带外抑制
(dB)
200-400
-1
0.9
20.0
5.8
45
-2
1.6
10.0
6.0
55
-3
2.7
6.8
6.0
60
-4
3.3
4.8
5.5
65
-5
4.2
3.5
5.5
70
225-515
-1
0.8
19.5
6.5
45
-2
1.7
9.8
6.0
55
-3
2.7
6.8
5.8
60
-4
3.5
4.8
5.5
65
-5
4.2
3.5
5.5
70
400-700
-1
0.9
20.0
6.0
45
-2
1.6
10.0
6.5
55
-3
2.7
6.5
5.8
60
-4
3.6
4.8
5.5
65
-5
4.2
3.5
5.5
70
700-1500
-1
0.8
20.0
6.5
45
-2
1.5
10.0
6.5
55
-3
2.0
6.5
5.8
60
-4
2.9
4.8
5.5
60
-5
4.3
3.5
5.5
60
滤波器接口与控制
(1) 调谐控制
8位并行二进制码 (A7~A0),电平兼容 TTL与 COMS 电平。
地址码从00000000至11111010共251个调谐频率。
地址码从11111011至 11111111为电源省电模式。
(2) 地址码计算
调谐地址 =()×250
fx 待调谐中心频率;
flow 本频率段最低端频率;
fhigh 本频率段最高端频率;
注:此系列产品可按客户要求制作
例:使用30MHz至90MHz的滤波器,待调谐频率60MHz,则地址码计算如下:
地址码(60MHz)=(60-30)/(90-30)×250=125=01111101(二进制)
(3) 信号输入功率与反偏电压
Vbb为滤波器内部反偏电压,可提供最低+15VDC电压,最高+100VDC电压。随Vbb的提高,滤波器的信号功率容量将增大。推荐使用+100VDC电压,以获得最佳信号功率容量(1W)。

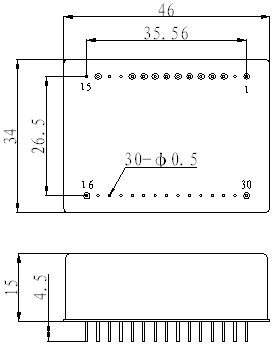

(4) 外形尺寸与引脚定义(mm)
PIN
引脚定义
1
Vcc+5VDC
2
GND
3
A7
4
A6
5
A5
6
A4
7
A3
8
A2
9
A1
10
A0
11
N/C
12
GND
13
GND
14
Vbb+100V
15
GND
16
RF I/O
30
RF I/O
