跳频滤波器01
应用：
1、各类跳频电台
特点：
1、标准系列产品，可与国外同系列产品互换
2、调谐速度快
3、优越的选择性
4、输入信号动态范围大
注：此系列产品可按客户要求制作。
滤波器性能参数
|
(1) 频率覆盖范围(Hz)： |
30MHz~2.5GHz 或按客户要求确定频率范围 |
|
(2) 输入/输出阻抗： |
50 Ω |
|
(3) 输入射频功率： |
≥30 dBm |
|
(4) IP2： |
≥+100 dBm (输入) |
|
(5) IP3： |
≥+40 dBm (输入) |
|
(6) 调谐速度： |
≤10μS |
|
(7) 电源功耗： |
VCC +5 VDC Icc≤100 mA （+3.3VDC） Vbb +100 VDC Ibb≤1.5mA |
|
(8) 工作温度范围： |
-55 ~ + 85°C |
|
(9) 中心频率漂移： |
≤80 ppm/°C |
|
(10) 贮存温度范围： |
-60 ~ +105°C |
|
(11) 插入损耗、3dB带宽、矩形系数： |
见下表 |
表1
|
频率范围 (MHz) |
型号后缀 代号 |
插入损耗 (dB) |
3dB带宽 (%) |
矩形系数 （30dB/3dB） |
2f0带外抑制 （dB） |
|
30-90 |
-1 |
0.9 |
19.5 |
5.8 |
45 |
|
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.0 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
40-110 |
-1 |
0.8 |
19.5 |
5.8 |
45 |
|
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
|
-3 |
2.5 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.2 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
90-200 |
-1 |
0.8 |
19.5 |
5.8 |
45 |
|
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.5 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
频率范围 (MHz) |
型号后缀 代号 |
插入损耗 (dB) |
3dB带宽 (%) |
矩形系数 （30dB/3dB） |
2f0带外抑制 （dB） |
|
200-400 |
-1 |
0.9 |
20.0 |
5.8 |
45 |
|
-2 |
1.6 |
10.0 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
6.0 |
60 |
|
|
-4 |
3.3 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
225-515 |
-1 |
0.8 |
19.5 |
6.5 |
45 |
|
-2 |
1.7 |
9.8 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.5 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
400-700 |
-1 |
0.9 |
20.0 |
6.0 |
45 |
|
-2 |
1.6 |
10.0 |
6.5 |
55 |
|
|
-3 |
2.7 |
6.5 |
5.8 |
60 |
|
|
-4 |
3.6 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
700-1500 |
-1 |
0.8 |
20.0 |
6.5 |
45 |
|
-2 |
1.5 |
10.0 |
6.5 |
55 |
|
|
-3 |
2.0 |
6.5 |
5.8 |
60 |
|
|
-4 |
2.9 |
4.8 |
5.5 |
60 |
|
|
-5 |
4.3 |
3.5 |
5.5 |
60 |

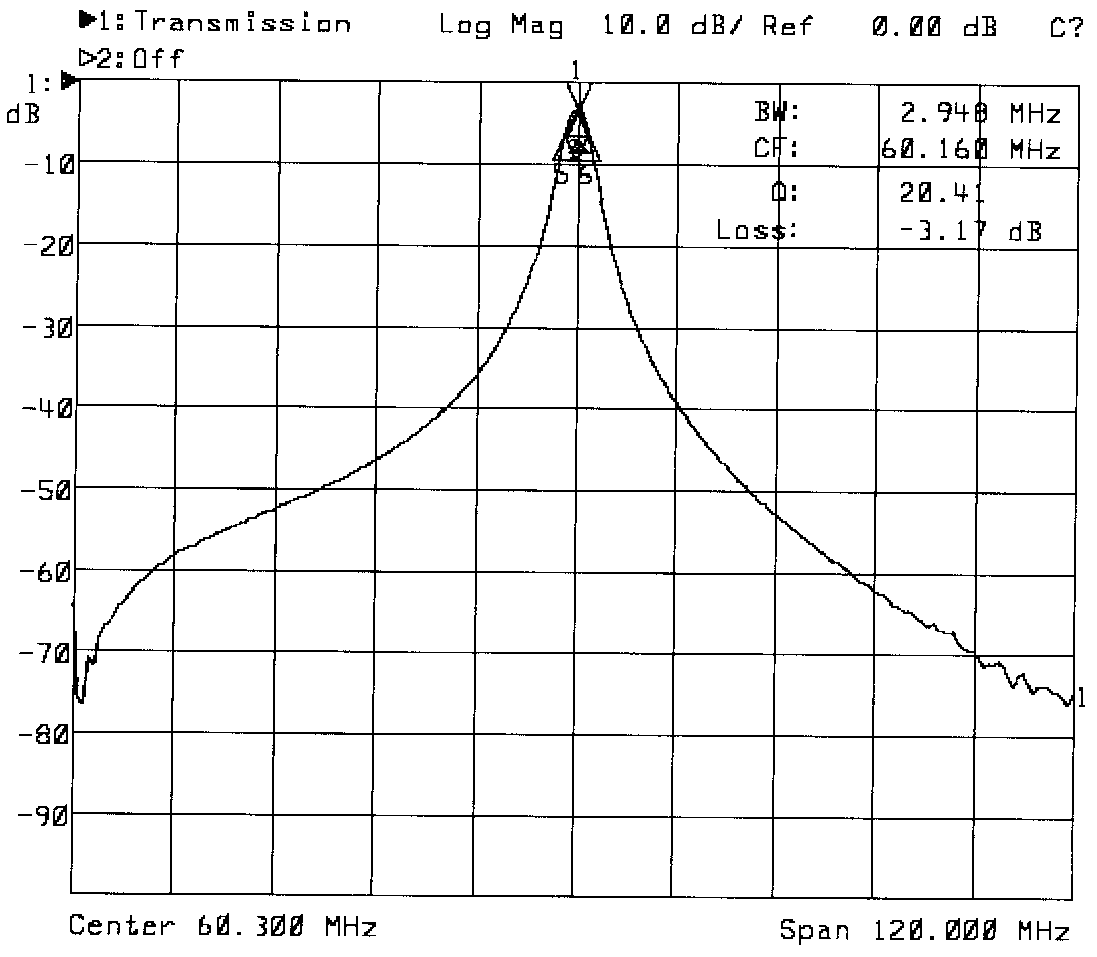

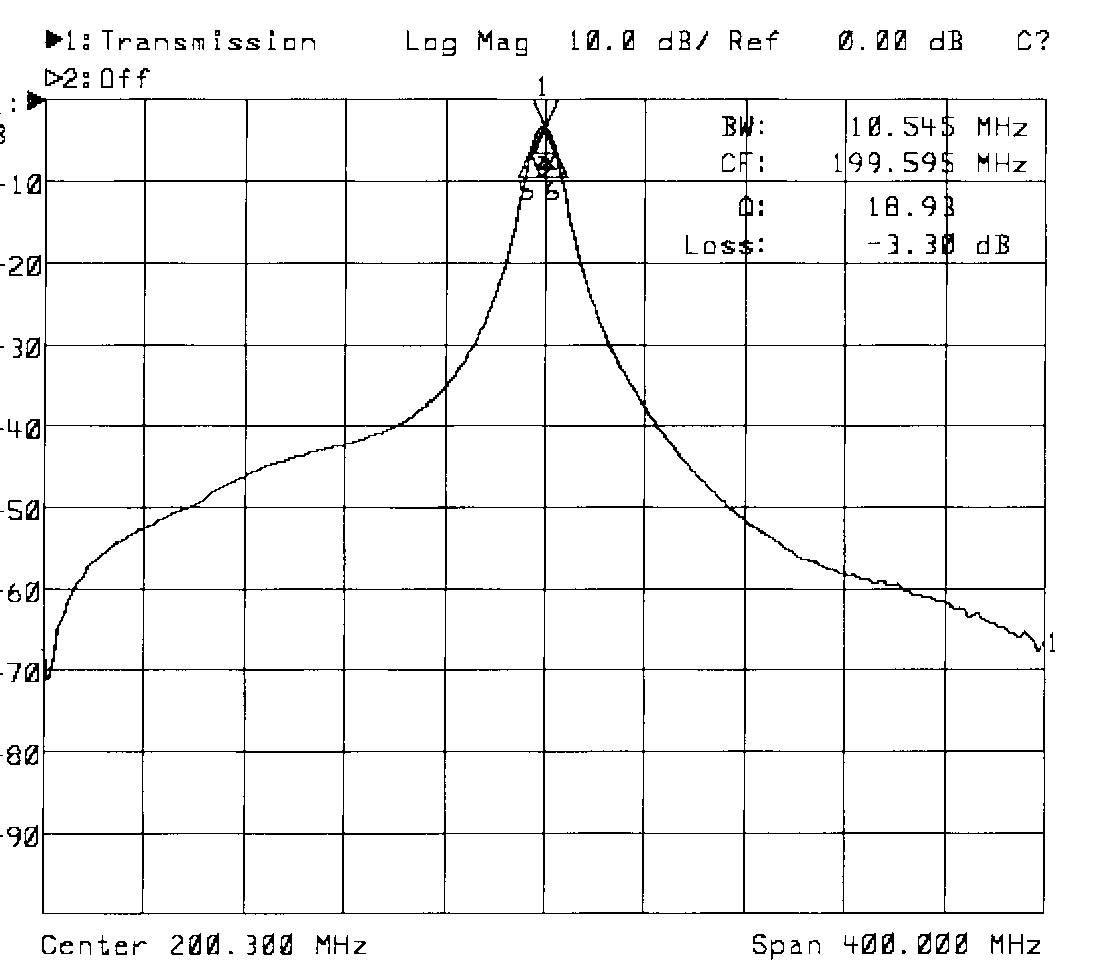

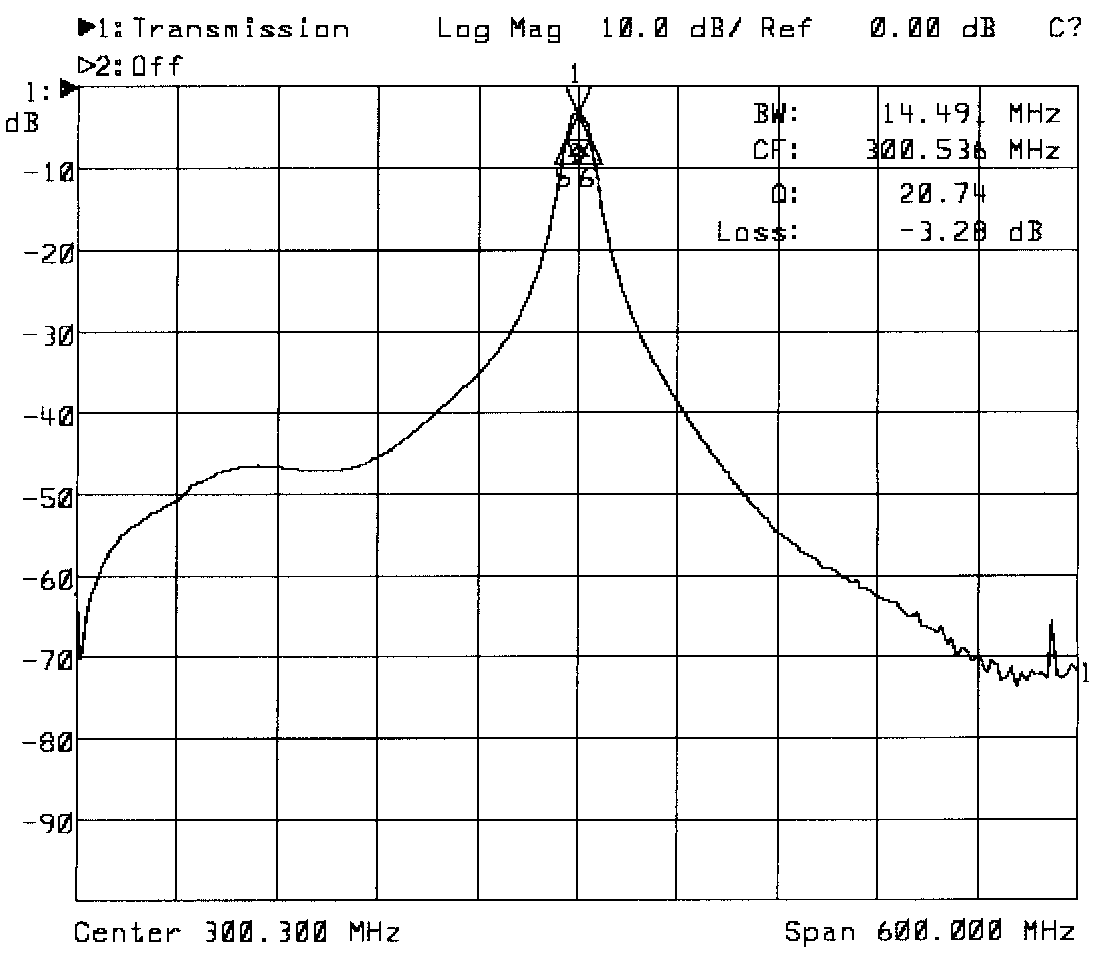

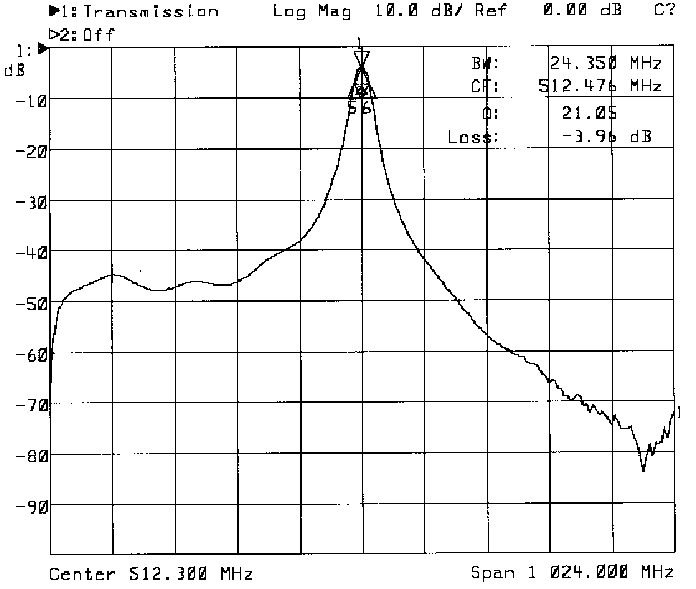

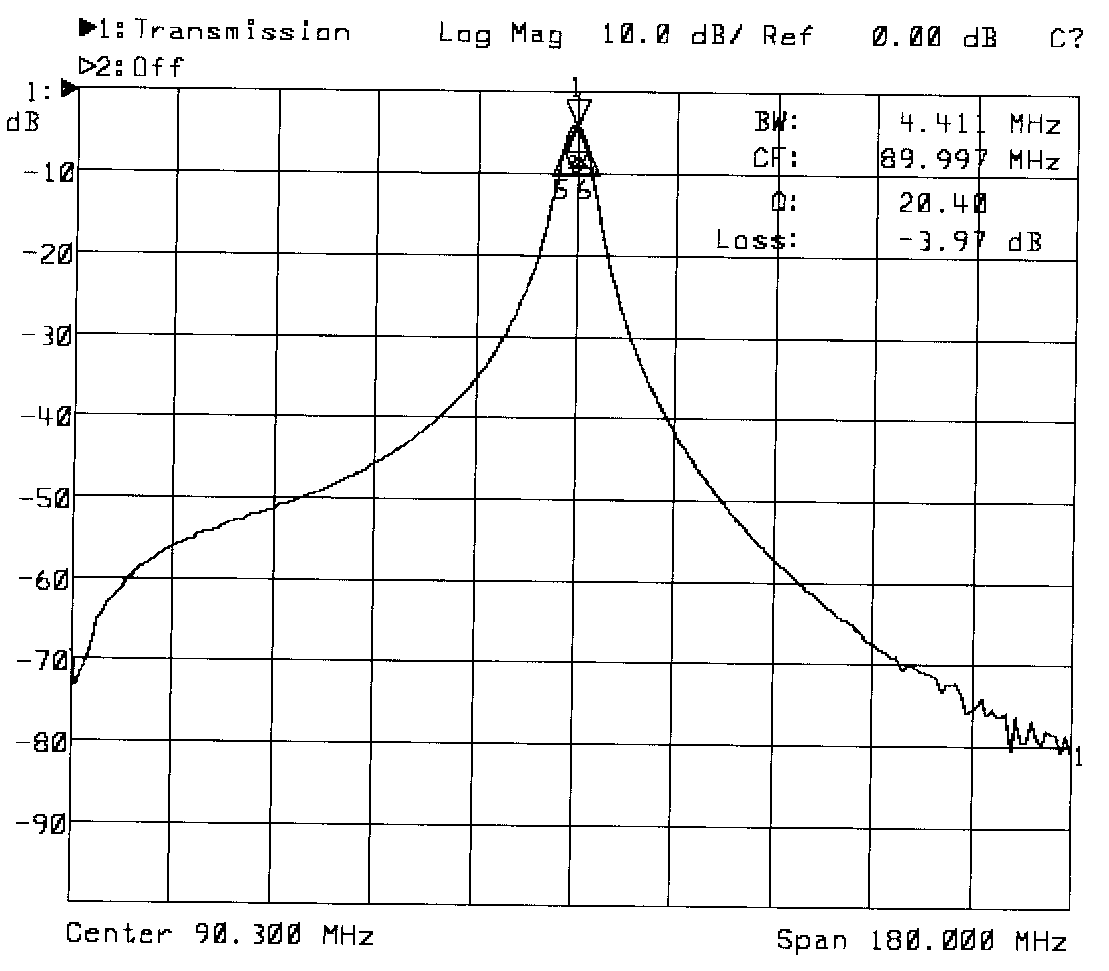

滤波器性能测试图例（测试仪器：网络分析仪）
滤波器接口与控制
(1) 调谐控制
8位并行二进制码 （A7～A0），电平兼容TTL与 COMS 电平。
地址码从00000000至11111010共251个调谐频率。
地址码从11111011至 11111111为电源省电模式。
(2) 地址码计算
调谐地址 =（
）×250
fx 待调谐中心频率；
flow 本频率段最低端频率；
fhigh 本频率段最高端频率；
注：此系列产品可按客户要求制作。
例：使用30MHz至90MHz的滤波器，待调谐频率60MHz，则地址码计算如下：
地址码(60MHz)=(60-30)/(90-30)×250=125=01111101(二进制)
(3) 信号输入功率与反偏电压
Vbb为滤波器内部反偏电压，可提供最低+15VDC电压，最高+100VDC电压。
随Vbb的提高，滤波器的信号功率容量将增大。推荐使用+100VDC电压，以
获得最佳信号功率容量（1W）。

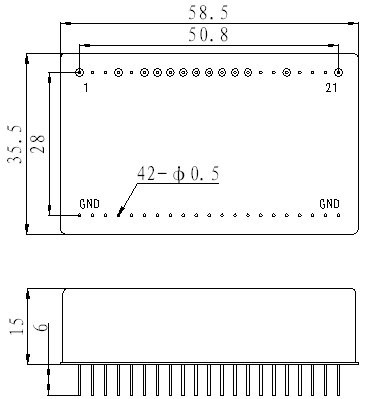

(4) 外形尺寸与引脚定义(mm)
|
PIN |
引脚定义 |
|
1 |
RF I/O |
|
2、3、5 |
GND |
|
4 |
Vcc+5VDC |
|
6 |
A7 |
|
7 |
A6 |
|
8 |
A5 |
|
9 |
A4 |
|
10 |
A3 |
|
11 |
A2 |
|
12 |
A1 |
|
13 |
A0 |
|
14 |
N/C |
|
15、16 |
GND |
|
17 |
Vbb+100V |
|
18、19、20 |
GND |
|
21 |
RF I/O |
